1. ПРАВИЛА ТРАНСПОРТИРОВКИ ВЫГРУЗКИ И ХРАНЕНИЯ

Упаковка

Фальцевые панели укладываются на паллет согласно длине листа. Между листами прокладывается ППС толщиной 20 мм, чтобы исключить деформацию листов. Стопка панелей стягивается лентами. На каждую фальцевую панель нанесена защитная плёнка от возникновения царапин.

Погрузочно-разгрузочные работы

При ручной разгрузке необходимо привлечение достаточного количества рабочих (из расчета 1 чел. На 1,5-2 м.п. листа), но не менее 2-х чел. Поднимать и переносить фальцевые панели необходимо аккуратно, в горизонтальном положении, не допуская сильных перегибов.

Хранение

Фальцевые панели следует хранить в закрытых, сухих помещениях, защищенных от прямого воздействия ультрафиолетового излучения, атмосферных осадков и образования конденсата. При сроке хранения панелей более 30 дней необходимо обеспечить естественную вентиляцию упаковки, сняв полиэтиленовую пленку с каждой панели.

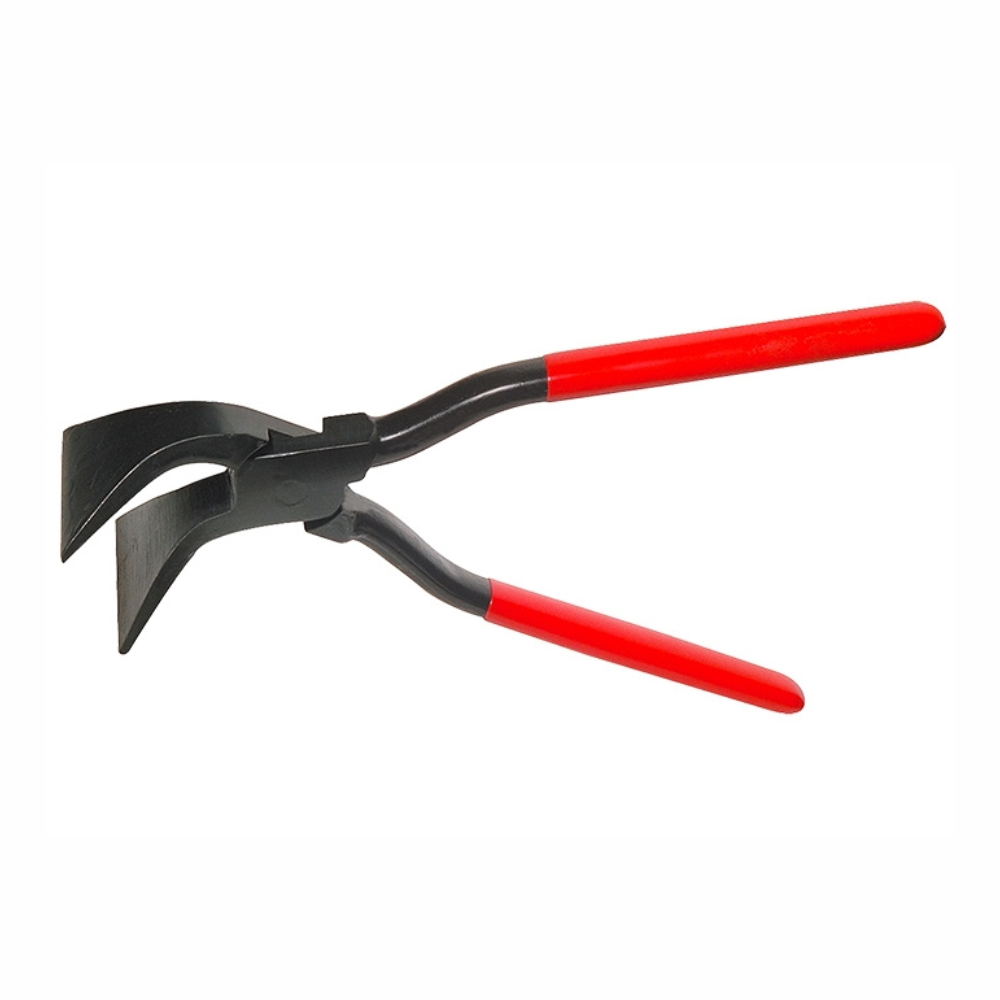

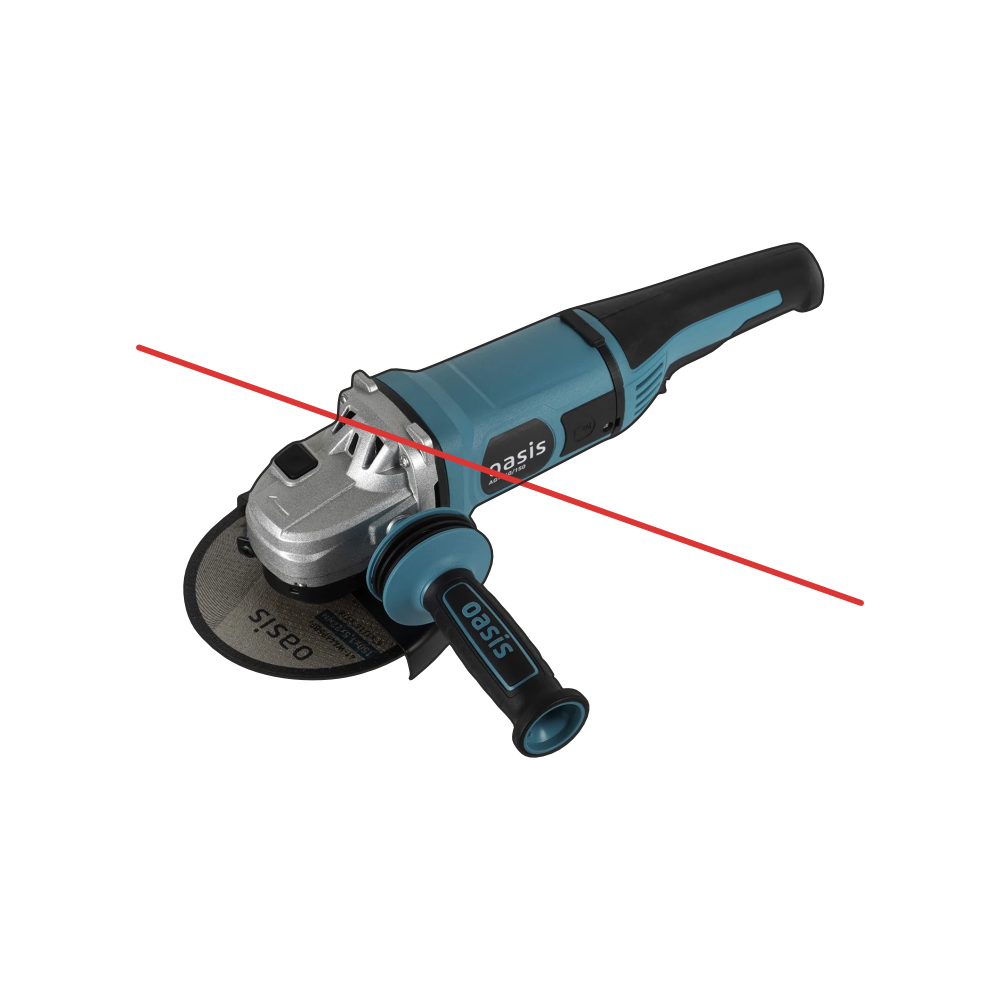

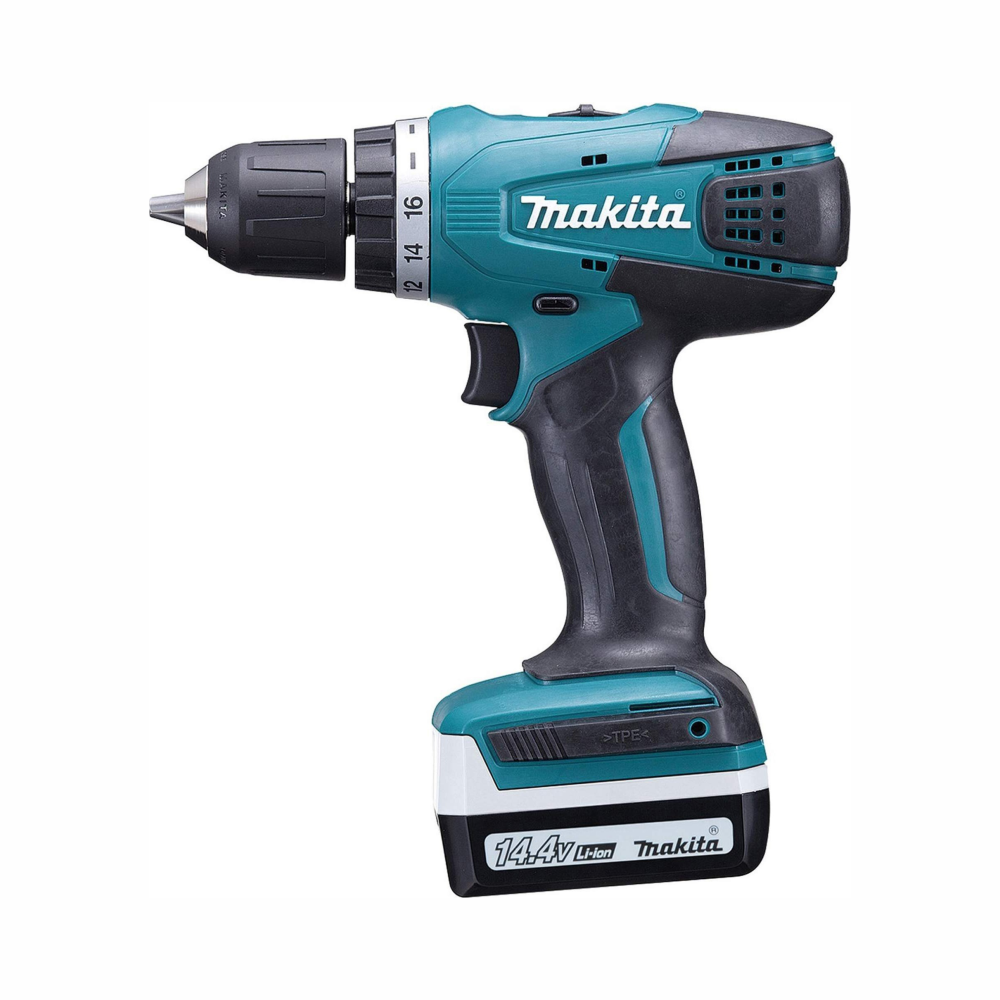

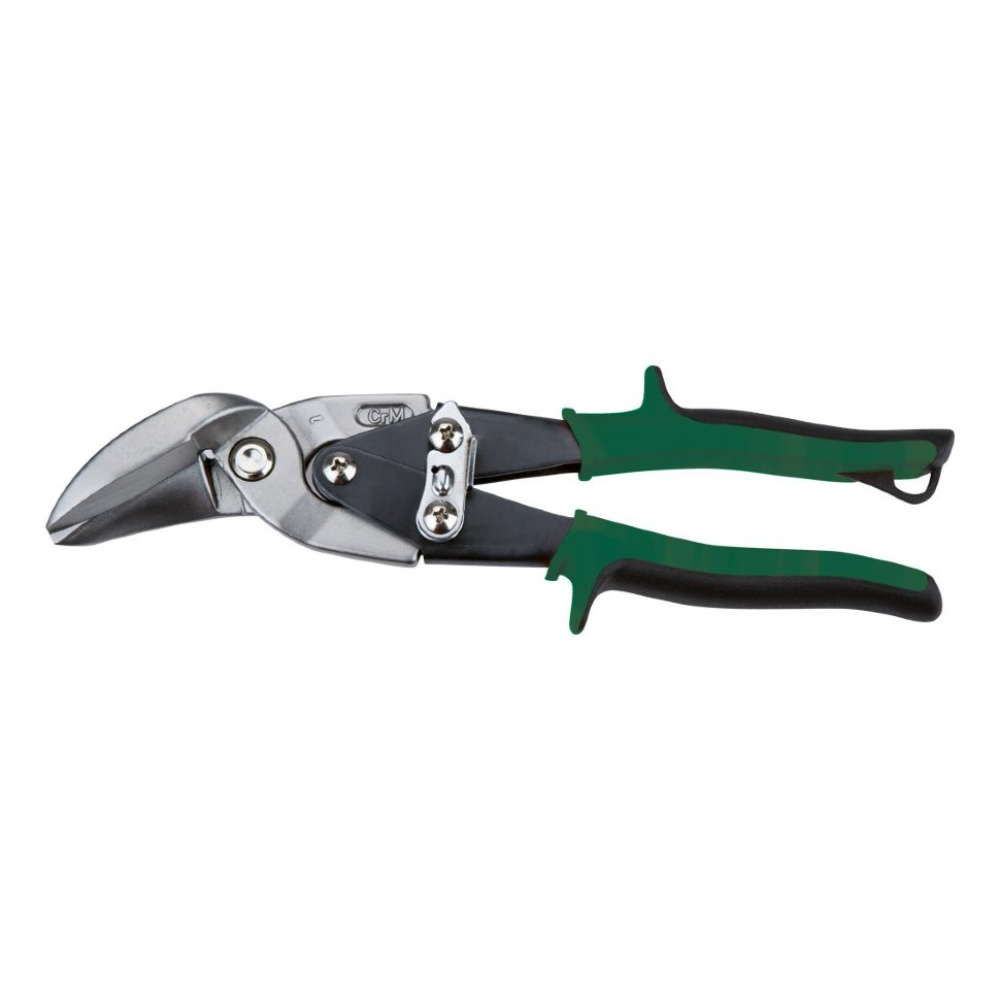

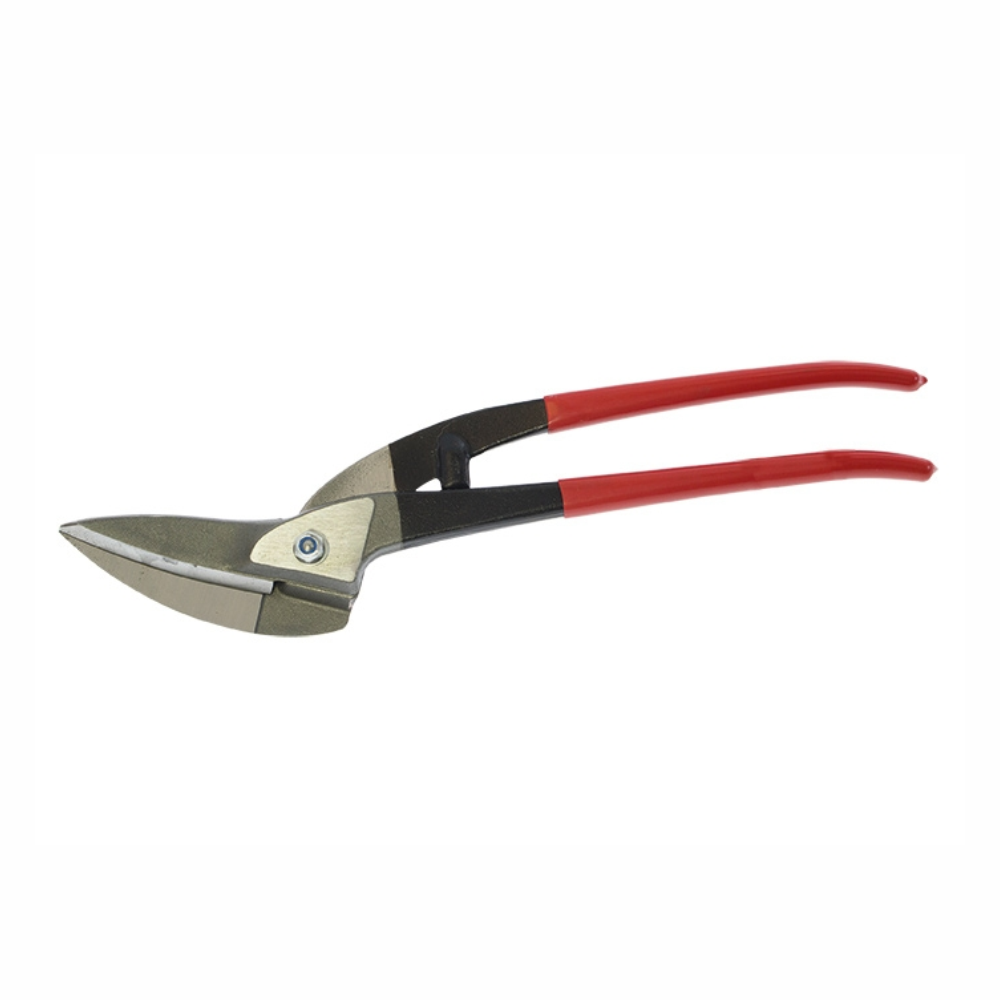

2. ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ

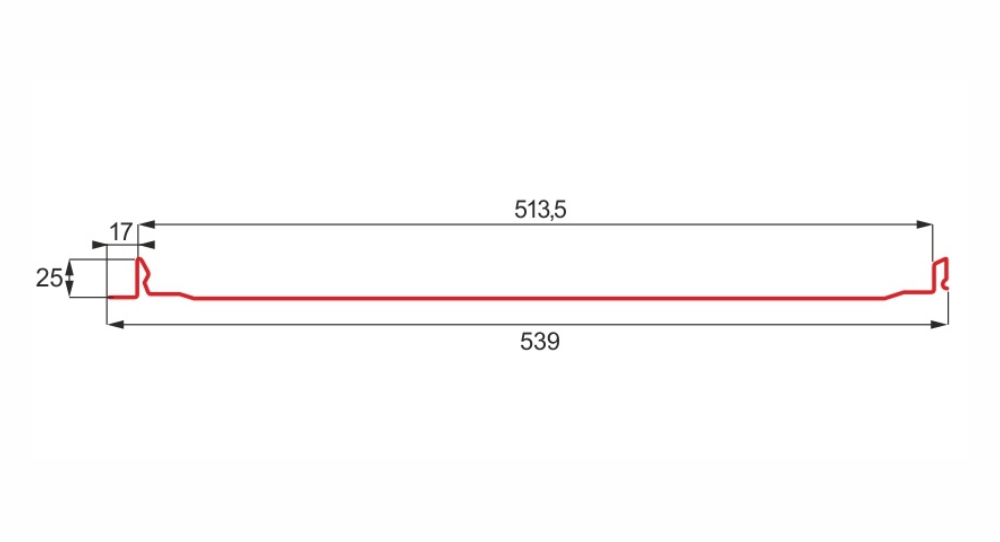

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

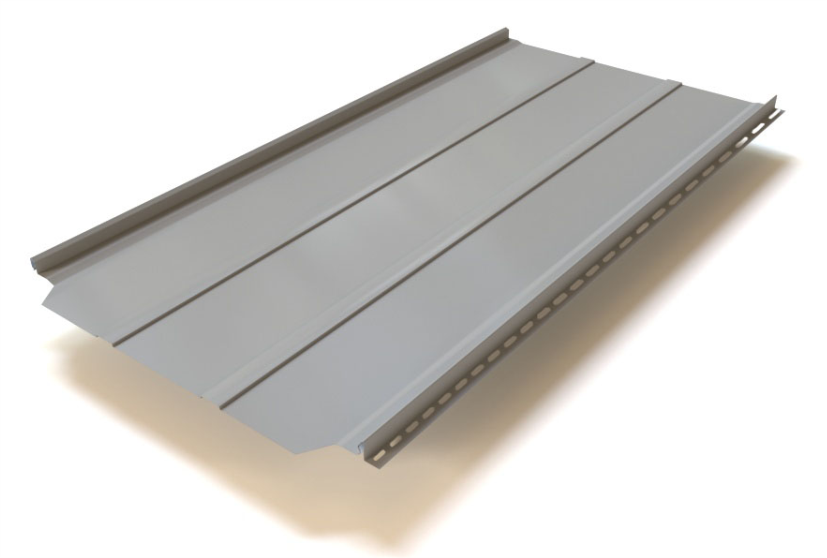

Конструкция фальцевой панели обеспечивает возможность монтажа без применения специального инструмента для фальцевания. С одной боковой стороны панели расположен перфорированный край, предназначенный для механического крепления к основанию. С противоположной стороны находится самозащёлкивающийся замок (click- замок), обеспечивающий прочное и герметичное соединение элементов между собой. В верхней и нижней части панели предусмотрен «хвостик» для карнизного загиба, позволяющий производить установку в любом направлении — слева направо или справа налево.

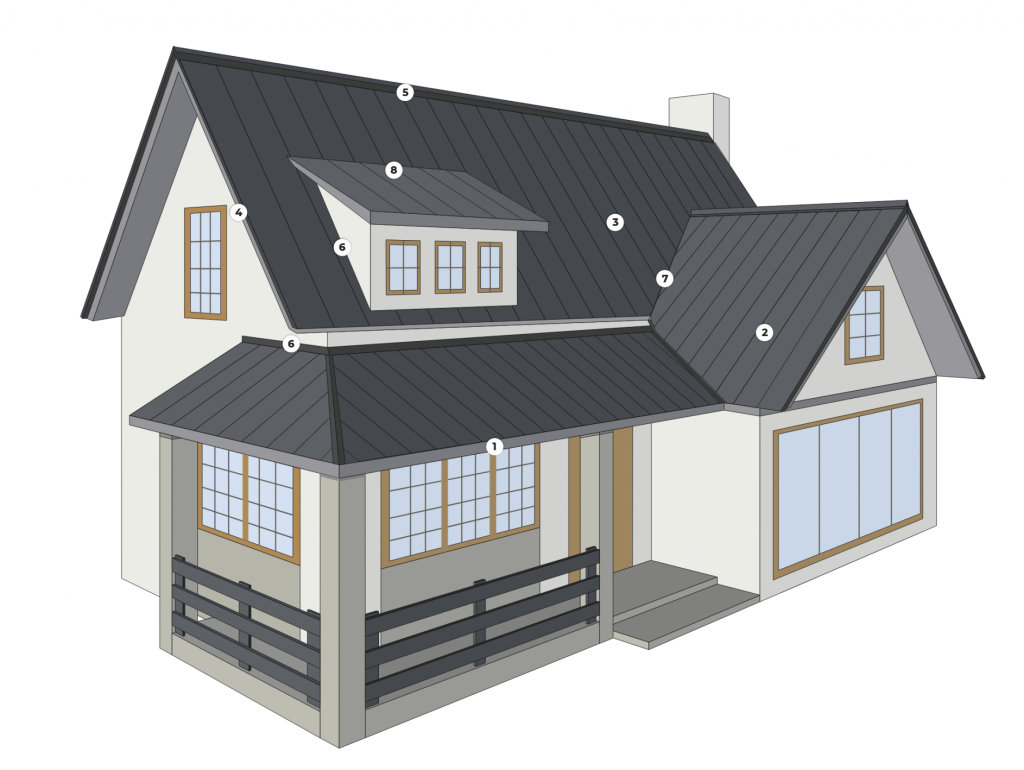

4. ДОБОРНЫЕ ЭЛЕМЕНТЫ



Обрешётка

Монтаж фальцевых панелей выполняется по двум типам оснований: сплошной или разрежённой обрешётке. Выбор типа основания определяется уклоном кровли.

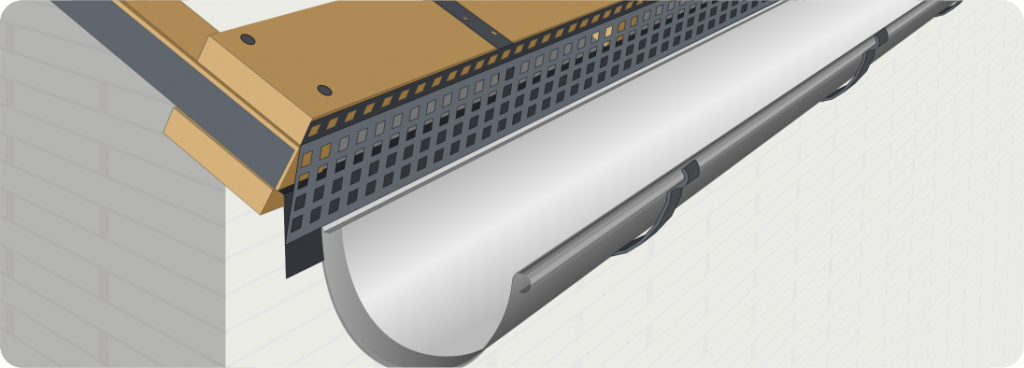

Установка крюков желобов

В начальной доске обрешётки выполняются пазы для установки водосточных крюков. Крюки фиксируются саморезами, при этом шляпки крепежа не должны выступать над обрешёткой, обеспечивая ровную поверхность для установки карнизной планки.



5. МОНТАЖ ФАЛЬЦЕВЫХ ПАНЕЛЕЙ И ДОБОРНЫХ ЭЛЕМЕНТОВ

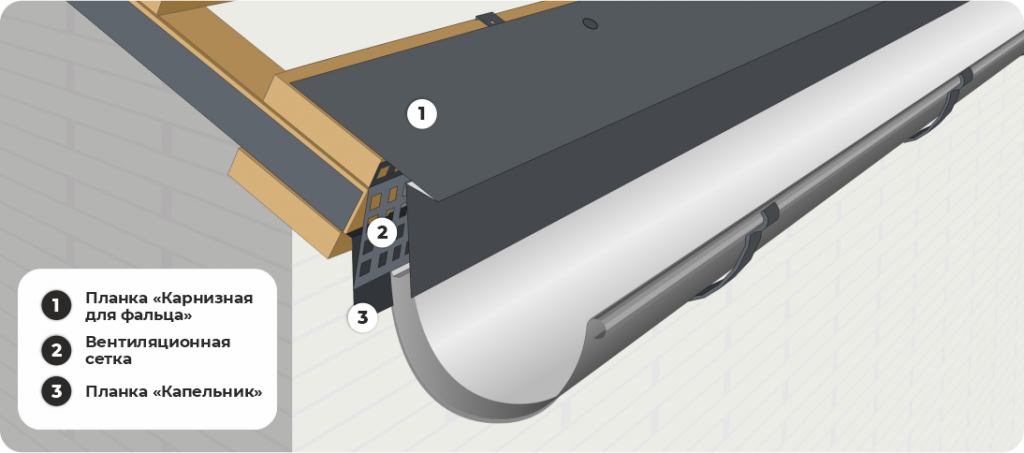

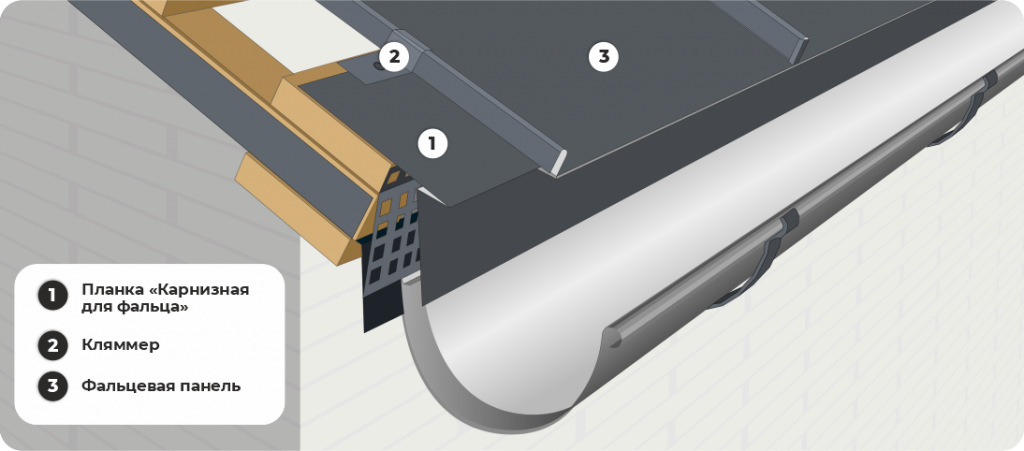

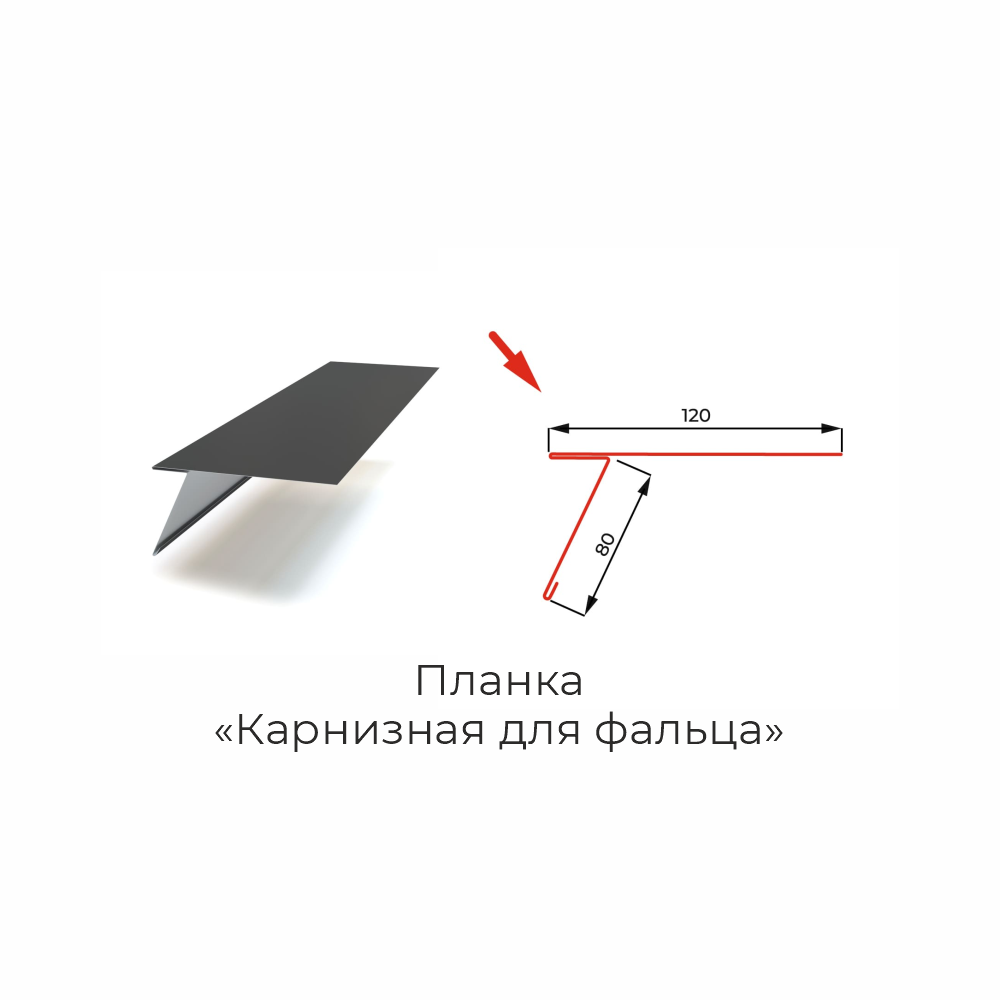

5. 1. Планка «Карнизная для фальца»

Планка «Карнизная для фальца» устанавливается поверх крюков и крепится к обрешётке с нахлёстом между планками не менее 50 мм. Крепление выполняется саморезами с прессшайбой в шахматном порядке с шагом 300 мм.





5. 2. Монтаж фальцевых панелей

Фальцевые панели могут укладываться как справа налево, так и слева направо. При этом панели необходимо располагать так, чтобы накрываемый замок (с перфорацией) оставался открытым для последующей фиксации.

Крепление фальцевых панелей:

1. Крайние фальцевые панели крепятся по линии торца кровли к обрешётке с помощью самодельных кляммеров — стальных полос размером 30×80 мм, изготовленных из обрезков основного материала;
2. Монтаж первой и последней фальцевых панелей осуществляется с отступом 50 мм от края кровли. Этот отступ обеспечивает пространство для установки опорных брусков под доборные элементы;
3. На фальцевой панели выполняется загиб «хвостика», который затем заводится за планку «Карнизная для фальца»;
4. Панели фиксируются к обрешётке саморезами с прессшайбой через центр отверстия перфорированного края. Саморезы следует вкручивать без перекосов и не затягивать до упора, оставляя небольшой зазор между панелью и головкой самореза. Это обеспечивает подвижное крепление, компенсирующее тепловое расширение стали.

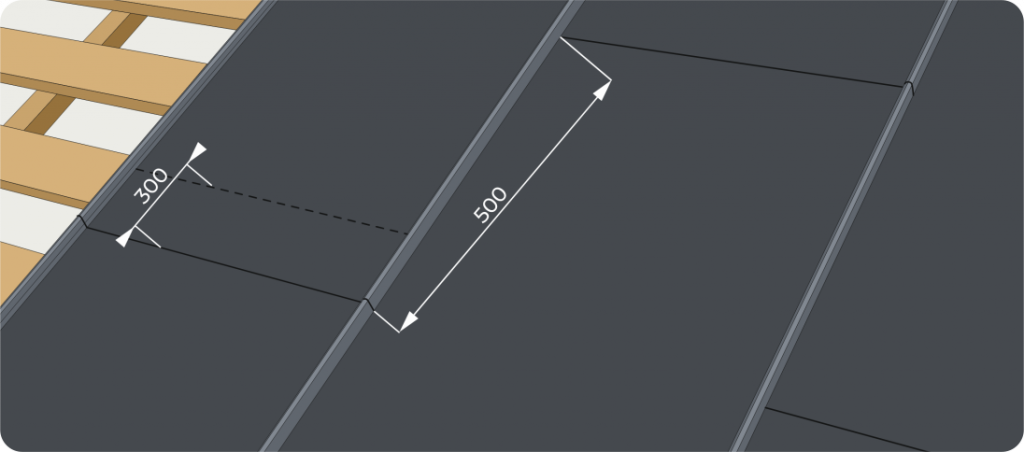

5. 3. Наращивание фальцевых панелей

Наращивание листов фальцевых панелей выполняется с нахлёстом 300 мм для обеспечения герметичности кровли. Нахлёсты располагаются в разбежку, чтобы расстояние между линиями нахлёстов соседних листов составляло 500 мм.



5.3.1. Подготовка кромок нижней (накрываемой) фальцевой панели. Выполнить подрезку внешней части замка:

• Со стороны накрывающего замка - на длину 300 мм;
• Со стороны накрываемого замка (с перфорацией) – на длину 310 мм

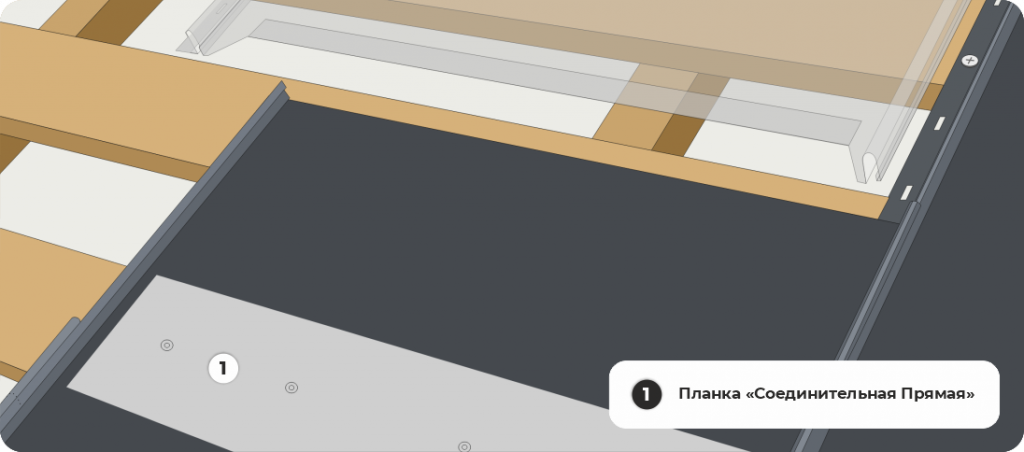

5.3.2. Установка соединительной планки:

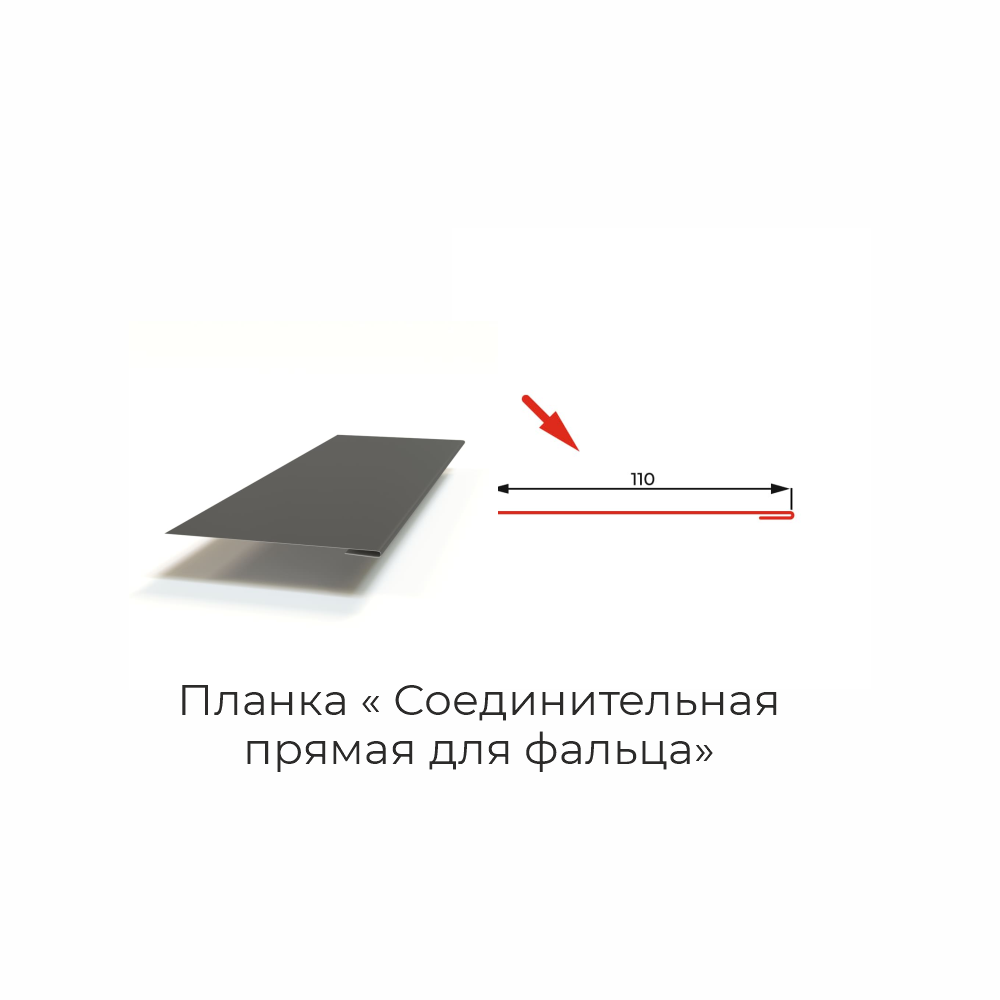

• На нижнюю панель необходимо закрепить планку «Соединительная прямая для фальца», отступив от верхнего края замка 185 мм;
• В месте установки планки наносится герметик. Планка крепится саморезами с прессшайбой с шагом 100 мм.

5.3.3. Монтаж верхней (накрывающей) фальцевой панели:

• Верхняя фальцевая панель устанавливается с заведением «хвостика» за планку «Соединительная прямая для фальца»;

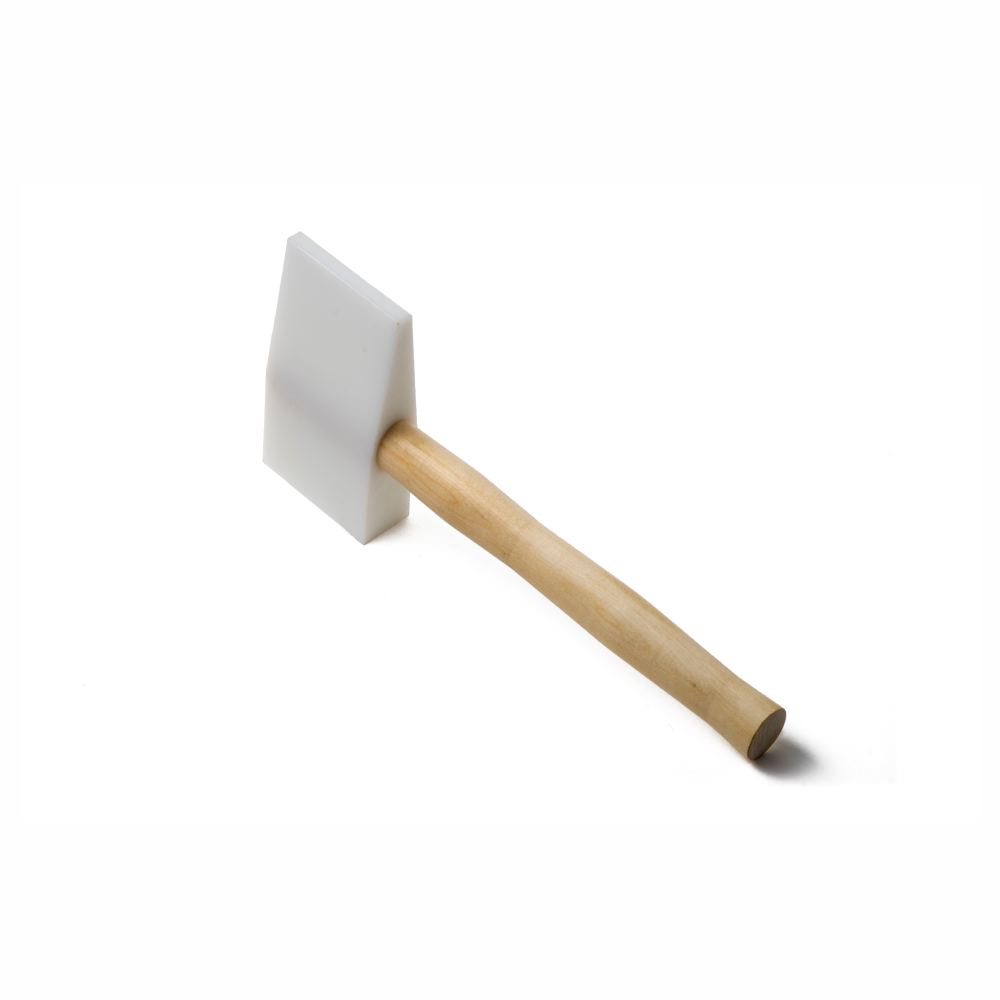

• После установки замки фальцевых панелей защёлкиваются и дополнительно простукиваются резиновой киянкой;
• В месте стыка верхней и нижней панелей фальца необходимо оставить температурный зазор не менее 5 мм.

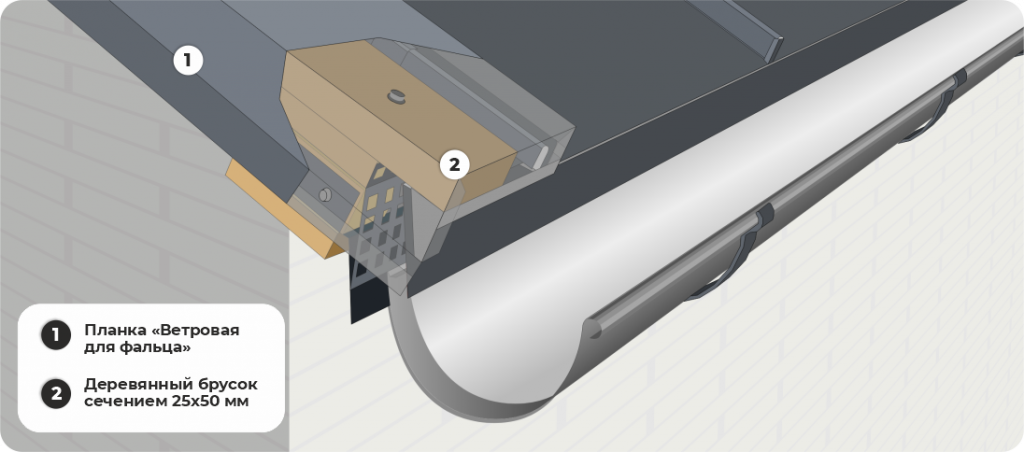

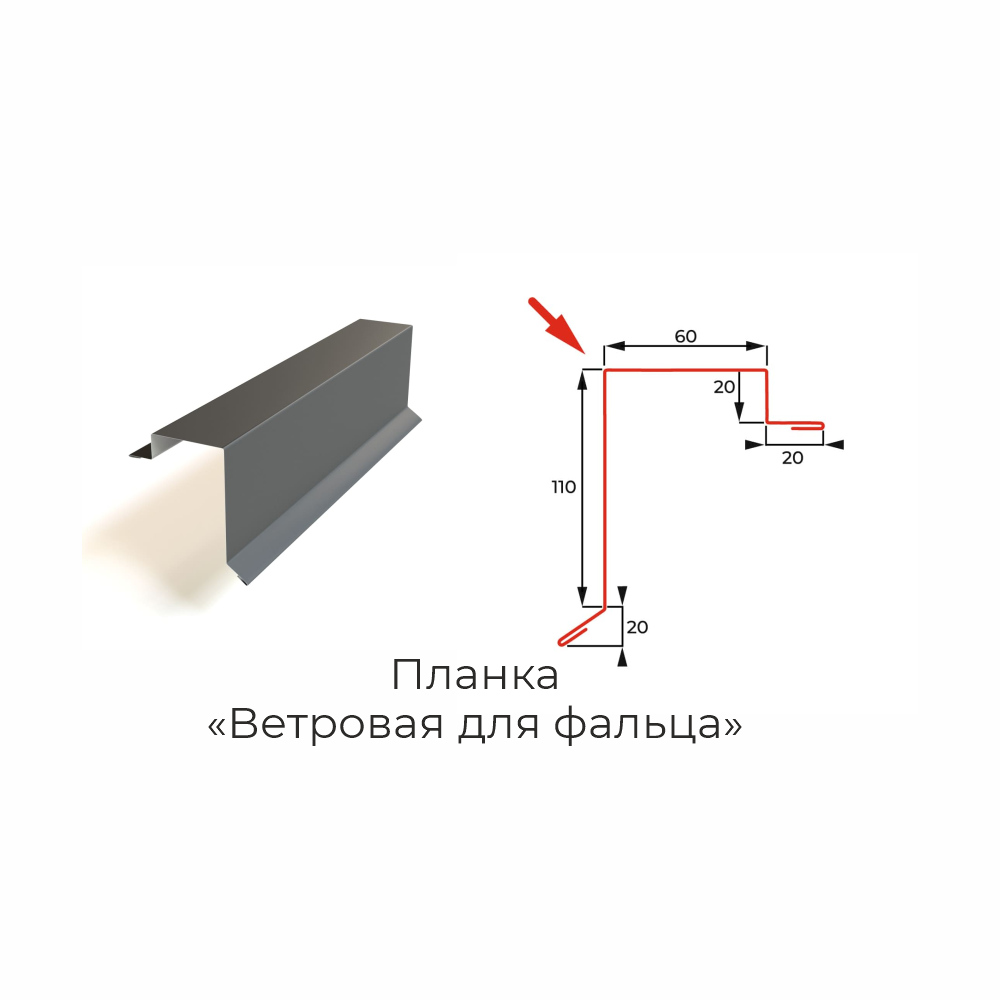

5. 4. Ветровая планка для фальца

5.4.1. Поверх кляммеров, параллельно торцевому свесу, монтируется деревянный брусок сечением 25х50 мм, который служит основанием для крепления ветровой планки;

5.4.2. Монтаж ветровой планки выполняется снизу вверх с нахлёстом между элементами не менее 100 мм. Крепление осуществляется кровельными саморезами с шагом не более 800 мм.




5. 5. Планка «Коньковая для фальца»

Планка «Коньковая для фальца» устанавливается после завершения монтажа всех фальцевых панелей и доборных элементов кровли.

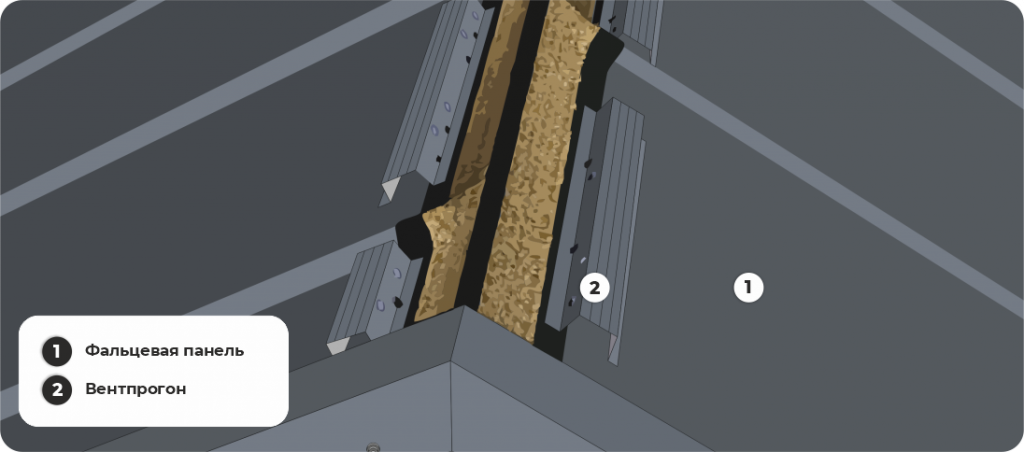

5. 5. 1. Монтаж коньковой фигурной 150 планки через вентпрогон:

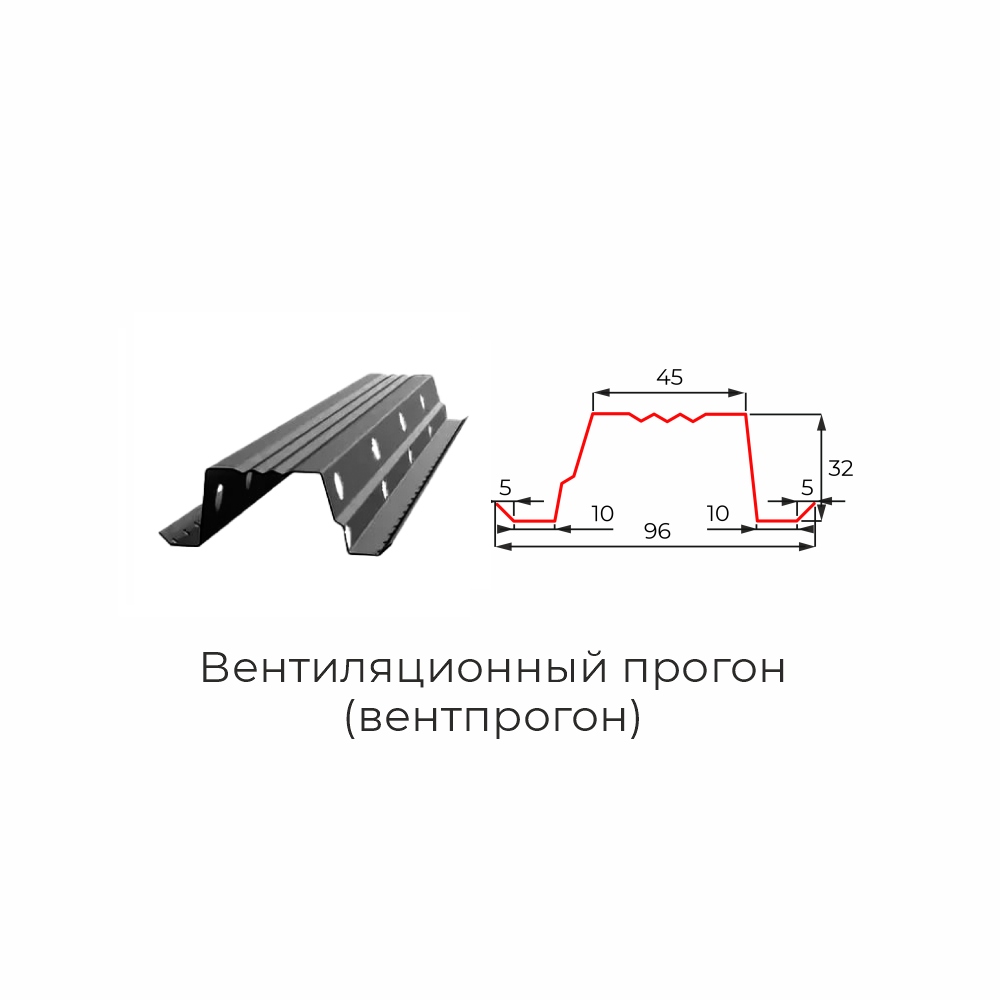

• По обеим сторонам конька устанавливается вентпрогон;
• Прогоны крепятся между замков фальцевой панели кровельными саморезами;
• Коньковая планка укладывается строго по оси конька, с нахлёстом не менее 100 мм;

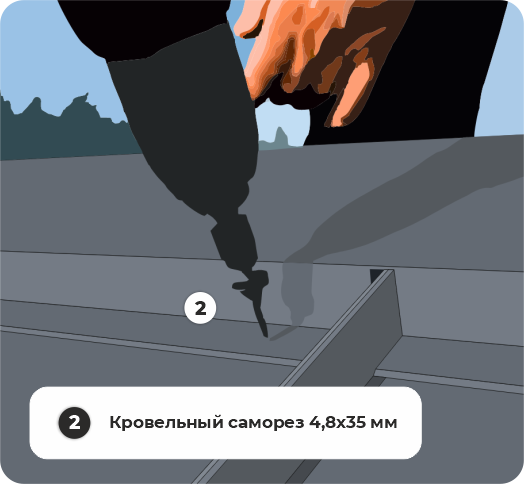

• Крепление планок производится кровельными саморезами в вентпрогон.

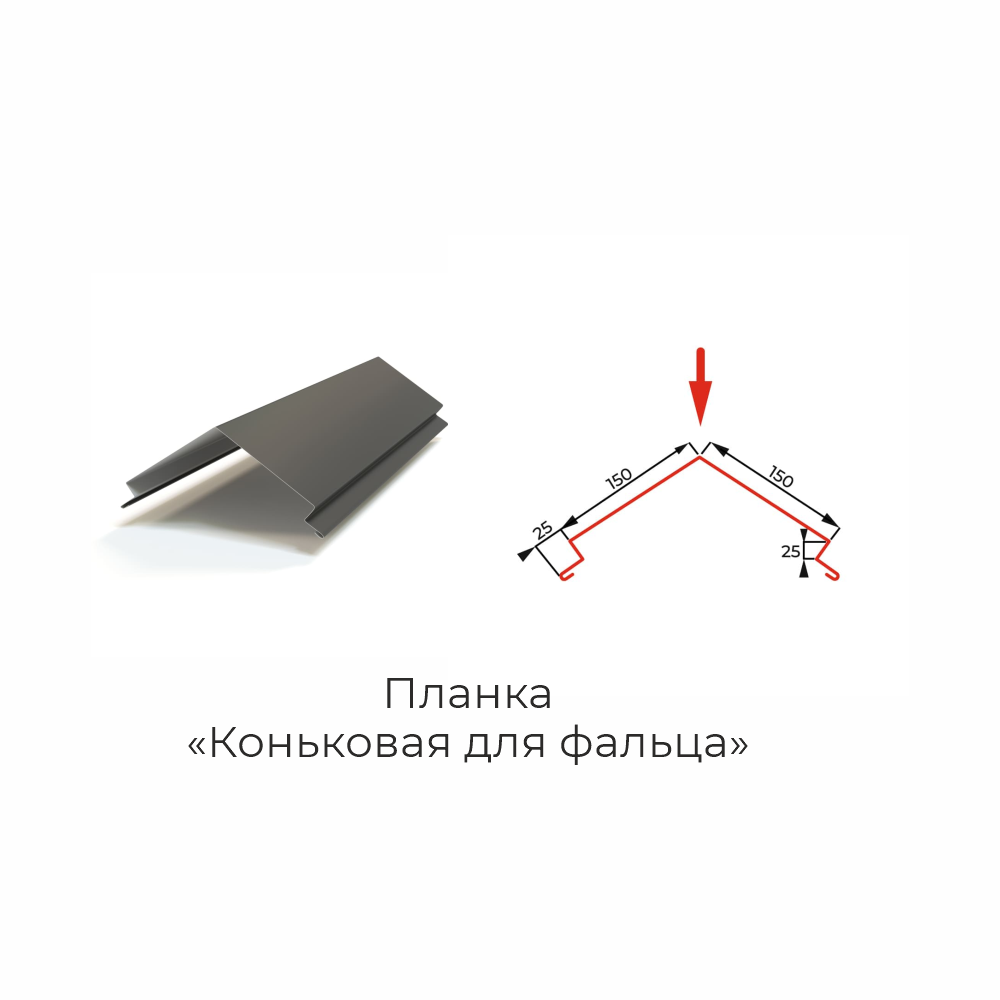

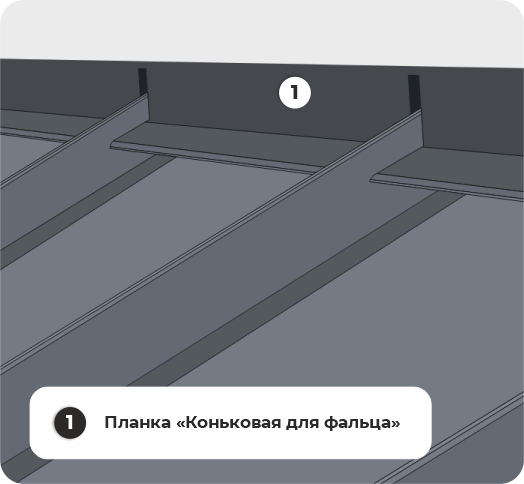

5. 5. 2. Монтаж планки «Коньковая для фальца»:

• Планка «Коньковая для фальца» прикладывается к месту установки, затем выполняется разметка расположения замков фальцевых панелей;
• В местах разметки необходимо вырезать отверстия под установку замков, чтобы обеспечить плотное прилегание края планки к поверхности кровли;
• Крепление планки выполняется кровельными саморезами, вкручиваемыми в нижнюю ступень профиля.

5. 6. Планка «Примыкание боковое/нижнее для фальца»

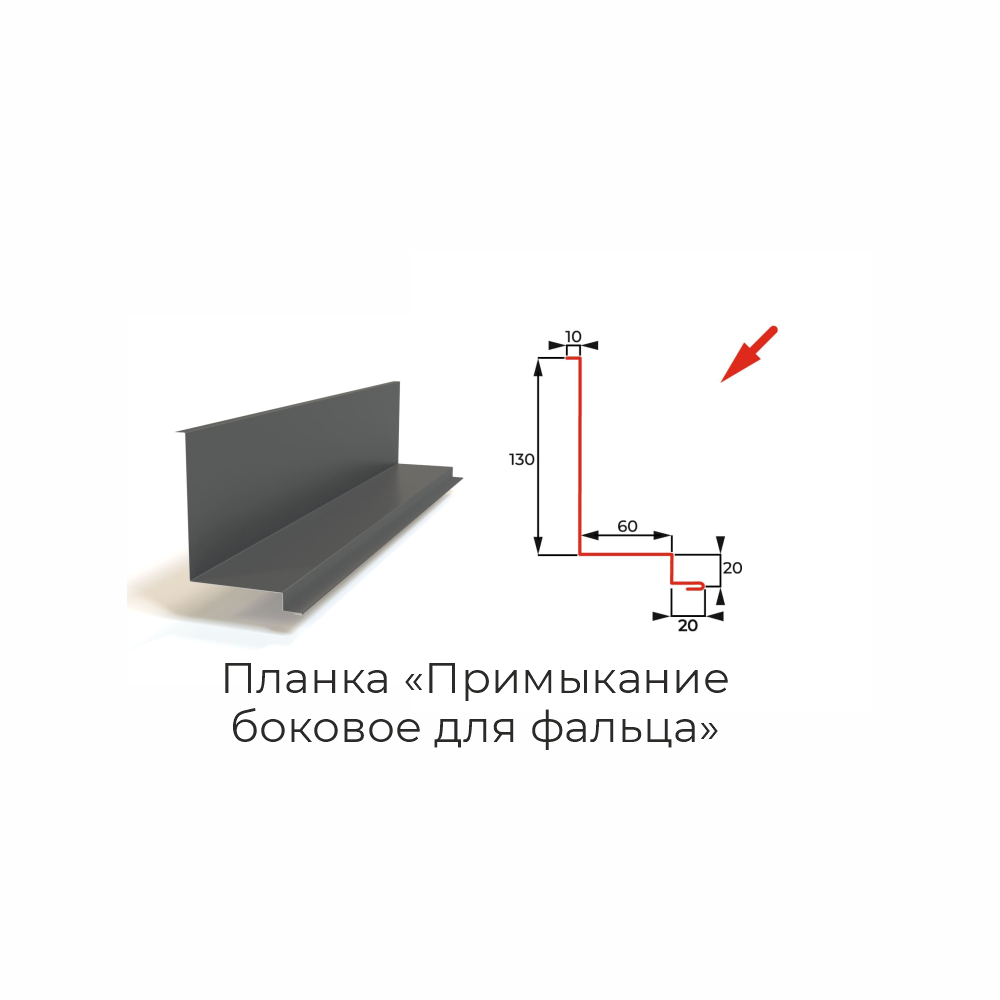

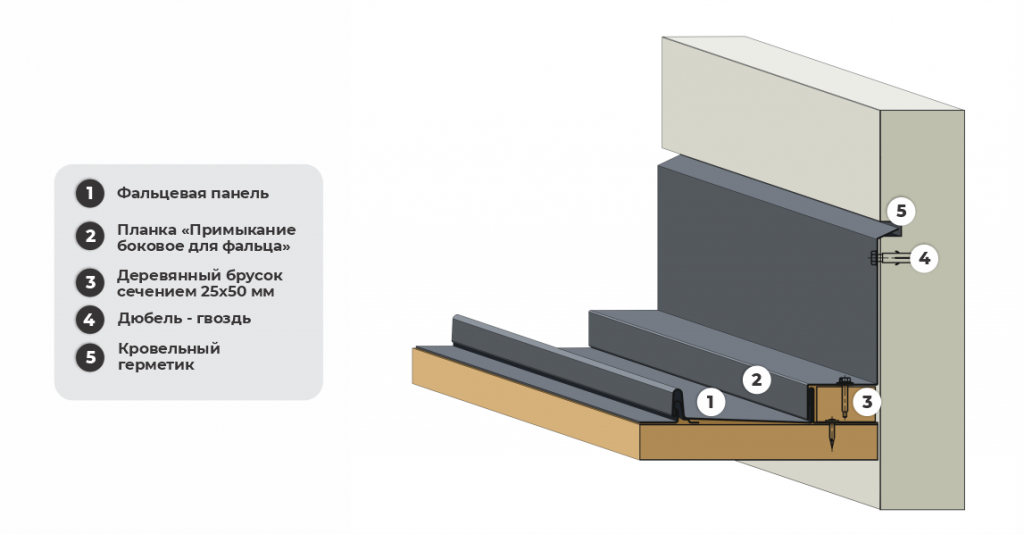

5. 6. 1. Планка «Примыкание боковое для фальца»

• Фальцевые панели укладываются вдоль линии бокового примыкания с отступом 50 мм и фиксируются самодельными кляммерами.
• Поверх кляммеров устанавливается деревянный брусок сечением 25х50 мм, служащий основанием для крепления планки примыкания.
• Планка «Боковое примыкание для фальца» имеет технологический загиб шириной 10 мм, предназначенный для установки в штробу стены.
• Подготовленную штробу очищают от пыли и мусора, заполняют кровельным герметиком и устанавливают планку примыкания.
• Нижняя часть планки крепится к деревянному бруску кровельными саморезами. Верхняя часть планки дополнительно фиксируется к стене дюбельгвоздями.

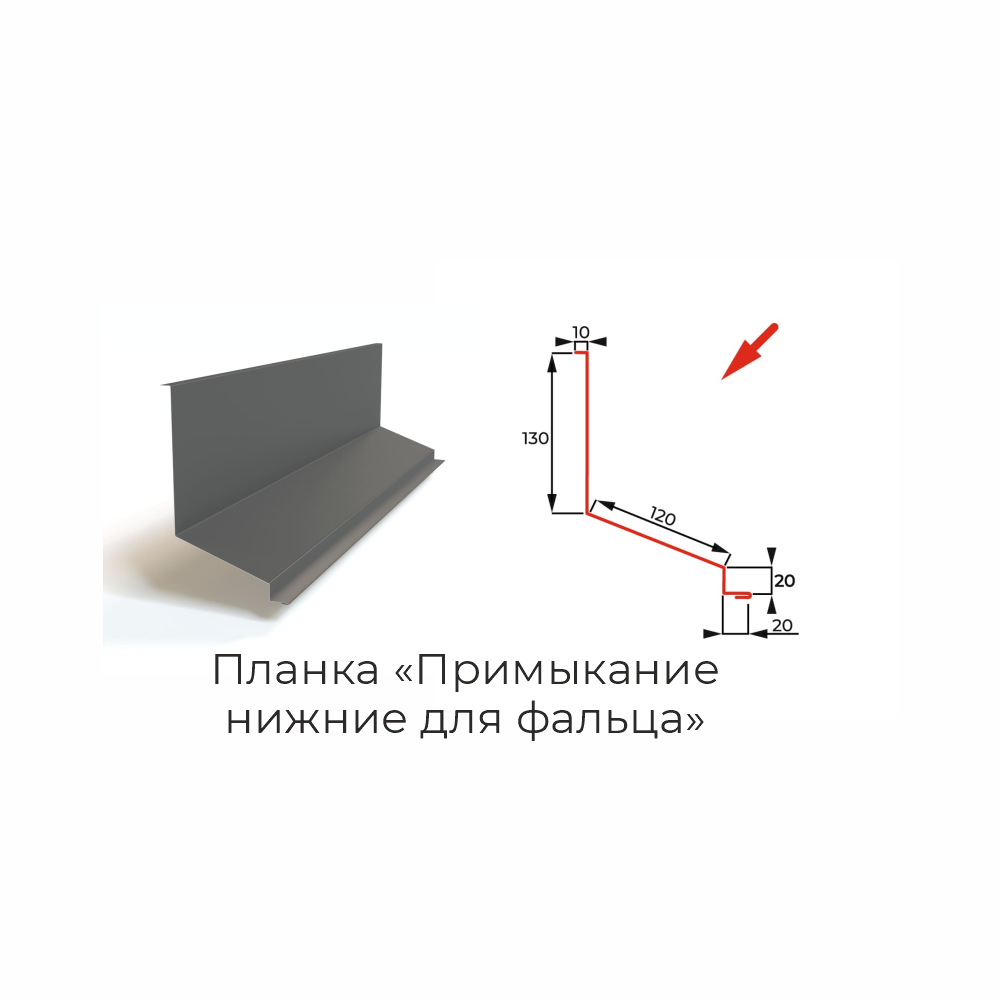

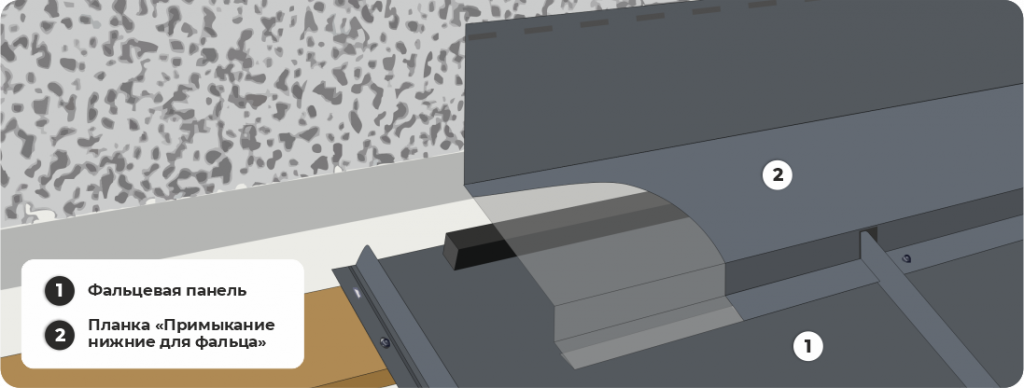

5. 6. 2. Монтаж планки «Примыкание нижнее для фальца»

• Планка «Примыкание нижнее для фальца» прикладывается к месту установки, после чего выполняется разметка отверстий и линии штробы с учётом расположения замков фальцевых панелей.
• Вдоль линии примыкания выполняется штроба в вертикальной поверхности. Подготовленную штробу необходимо очистить от пыли и мусора, затем заполнить кровельным герметиком для обеспечения герметичности соединения.
• Планка примыкания устанавливается таким образом, чтобы её верхняя часть входила в штробу, а нижняя располагалась поверх фальцевых панелей.
• В нижней части планки выполняются вырезы под замки панелей, аналогично монтажу планки «Коньковая для фальца».
• Нижняя часть планки фиксируется кровельными саморезами в фальцевую панель. Верхняя часть планки дополнительно фиксируется к стене дюбель-гвоздями.

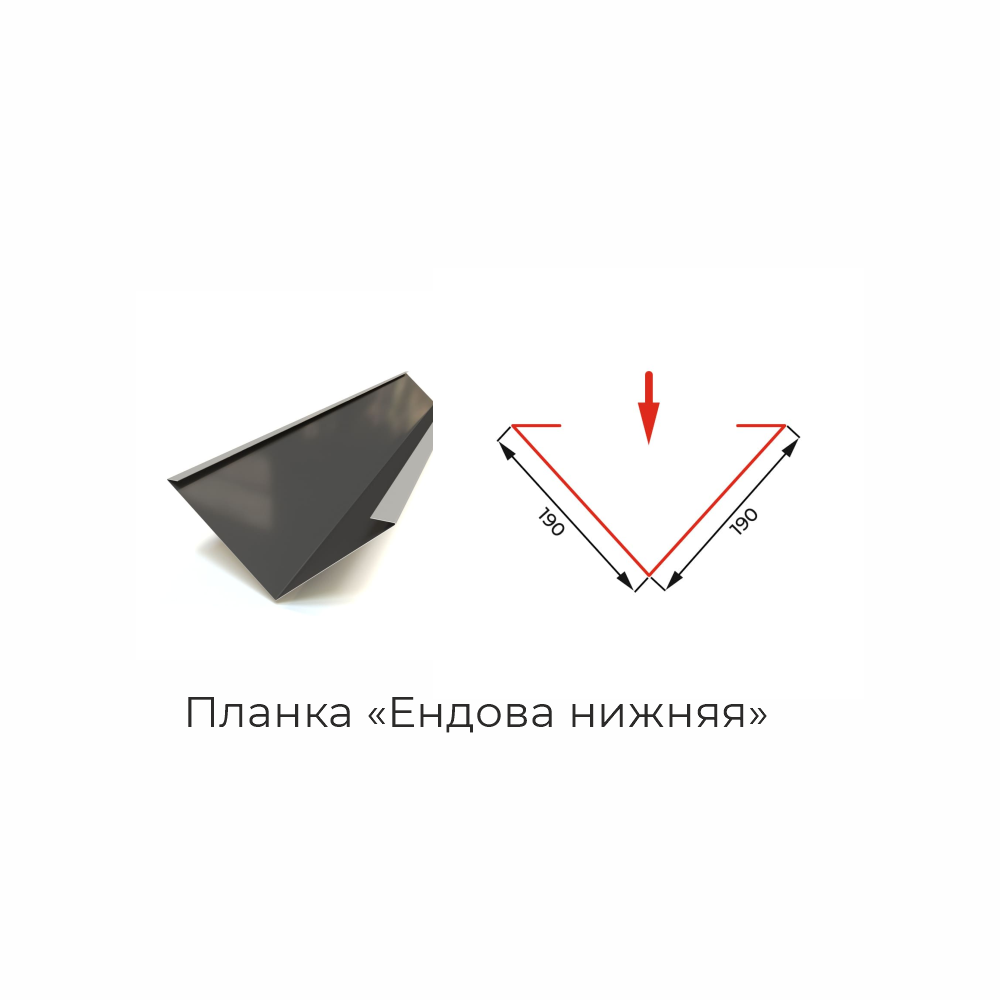

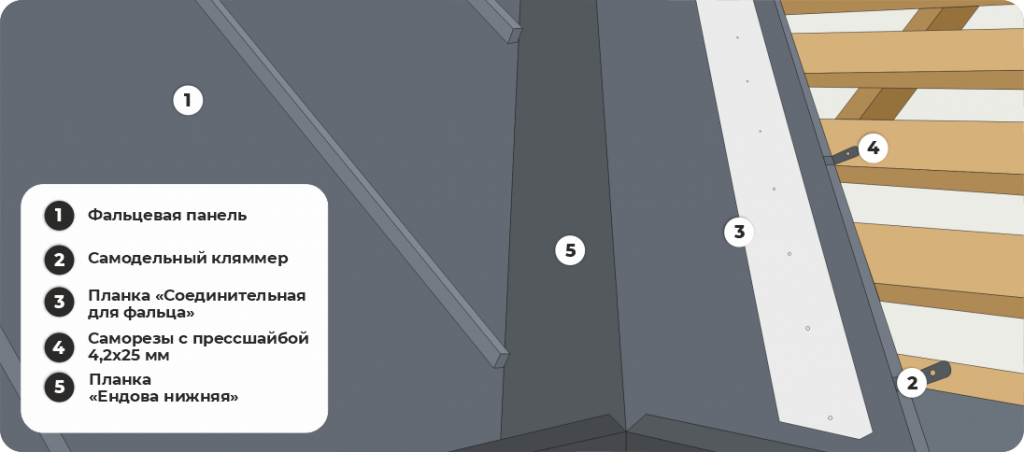

5. 7. Планка «Ендова нижняя»

• Планка «Ендова нижняя» устанавливается от карниза к коньку с нахлёстом 150 мм и крепится к обрешётке при помощи самодельных кляммеров с шагом 400–500 мм.

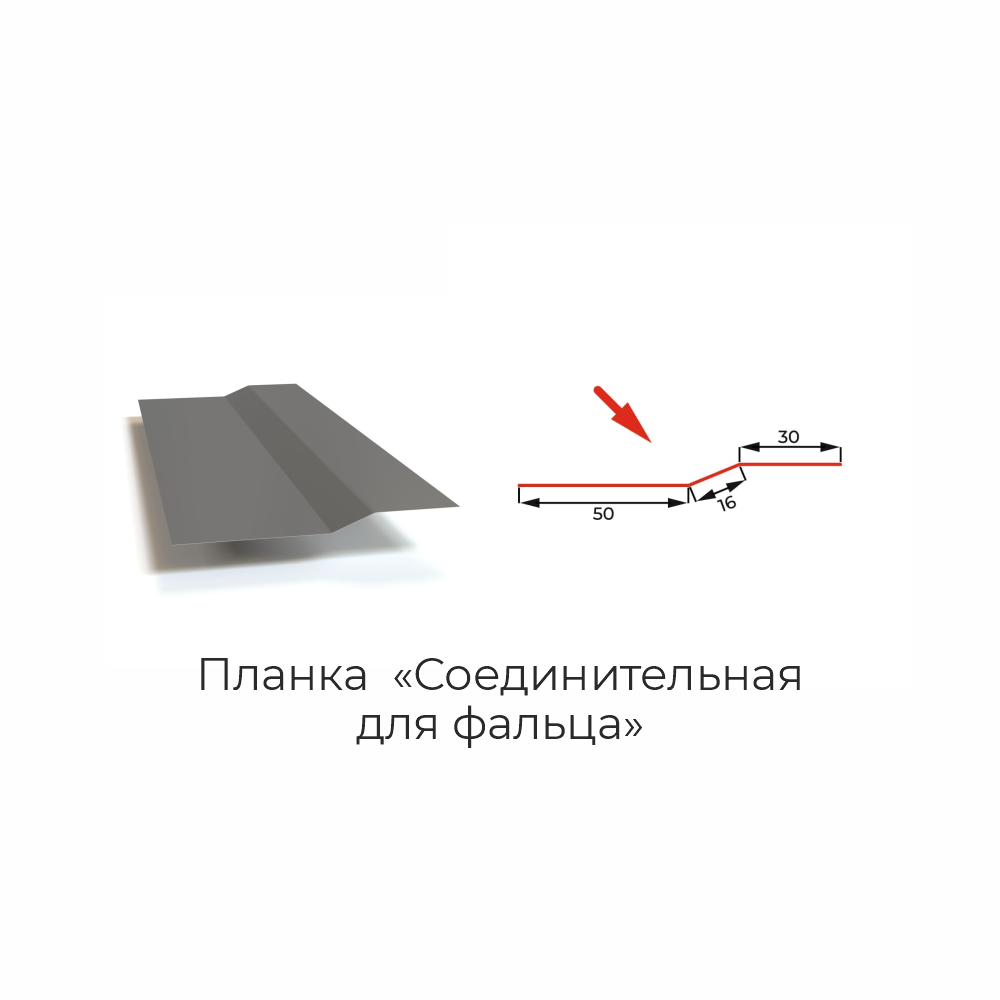

• По обеим сторонам планки «Ендова нижняя», устанавливается планка «Соединительная для фальца» с помощью саморезов с прессшайбой или вытяжных заклёпок на расстоянии 150 мм от центра.

Подготовка фальцевых панелей в узле ендовы

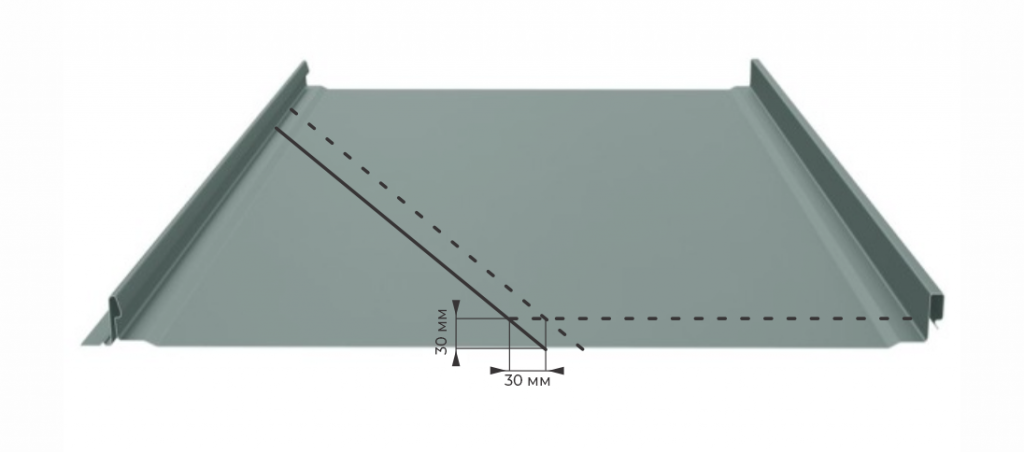

• Определяется расстояние от замка уже смонтированной панели до установленной на ендове планки «Соединительная для фальца» и наносится линия будущего загиба на панель.
• К полученному размеру добавляется 30 мм для формирования загиба.
• Лишний металл по нанесённой разметке отрезается.

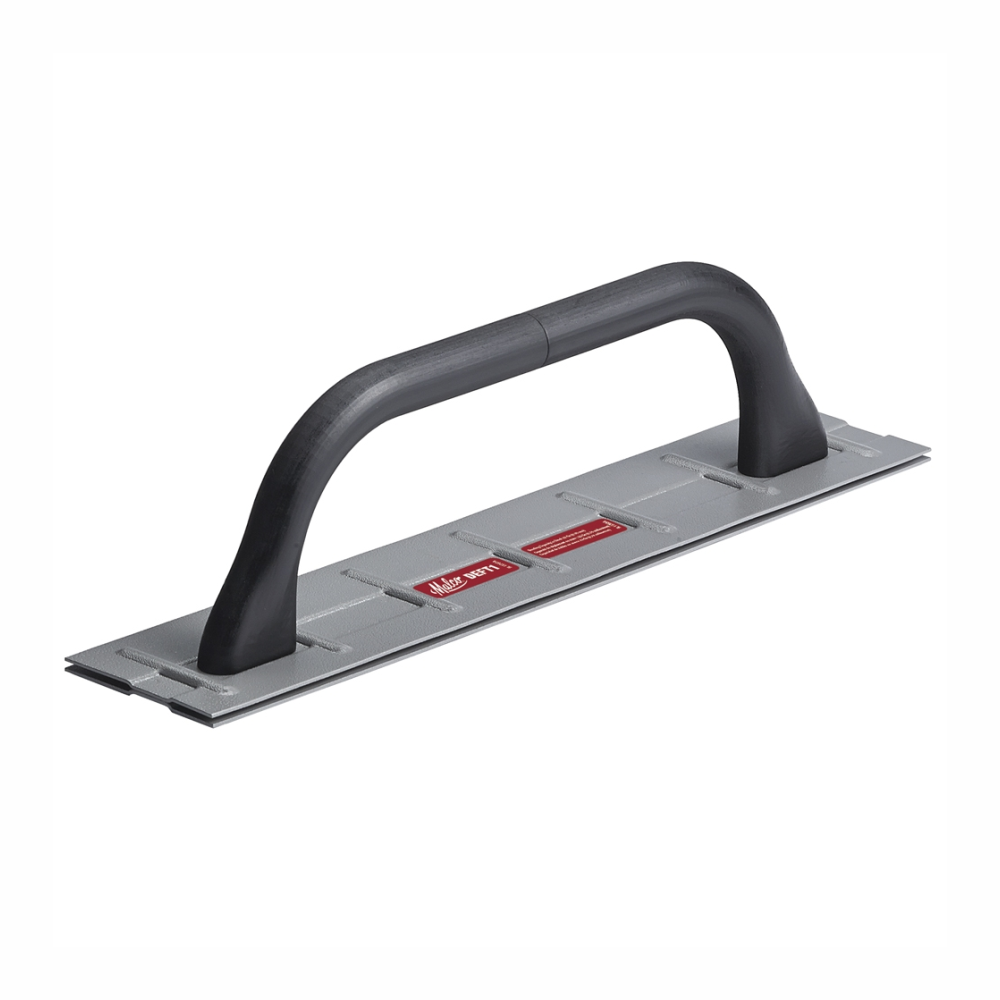

• С помощью гибочной рамки формируется «хвостик» панели по линии ендовы и карниза.
• Подготовленная панель устанавливается на скат кровли, после чего замки фальцевых панелей защёлкиваются.

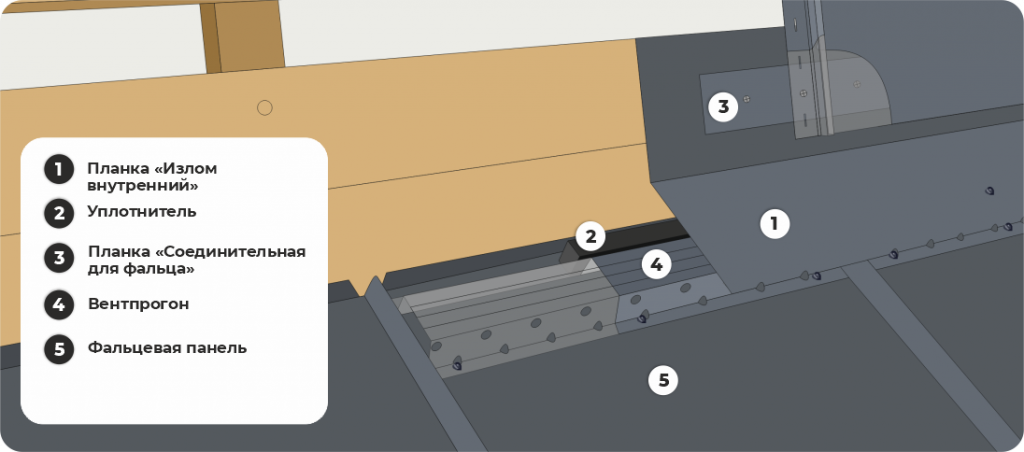

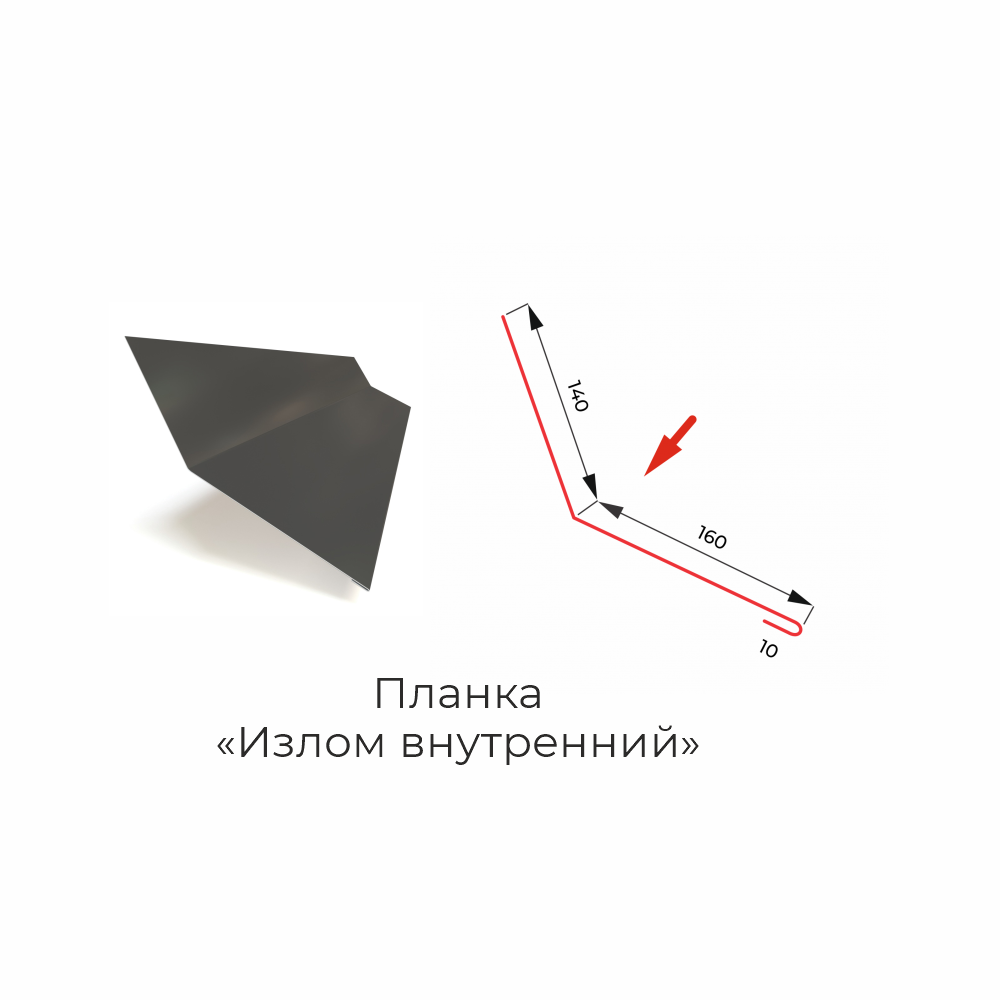

5. 8. Планка «Излом внутренний»

5. 8. 1. Монтаж нижних панелей (нижний скат):

• На первом этапе на нижнем скате выполняется укладка фальцевых панелей с загибом верхнего «хвостика» под углом 90º.
• Поверх смонтированных панелей между замков устанавливается вентпрогон с помощью кровельных саморезов, который служит основанием для крепления планки «Излом внутренний».
• Планка «Излом внутренний» фиксируется к обрешётке верхнего ската с помощью саморезов с прессшайбой, а к вентпрогону кровельными саморезами.

5. 8. 2. Монтаж верхних панелей (верхний скат):

• К верхней части планки «Излом внутренний» монтируется соединительная планка, предназначенная для фиксации верхних фальцевых панелей.
• На нижней кромке панели верхнего ската загибается «хвостик» который заводится за соединительную планку.
